Etudes d’exécution

Ces missions d’études de réalisation sont entreprises après l’étude de conception (lien). Le bureau d’études va s’appuyer sur les données structurelles fournies par le maître d’ouvrage ou son mandataire à la phase DCE/ACT, et le cas échéant, sur les résultats d’éventuelles investigations complémentaires.
Cette étape de réalisation des ouvrages structuraux concerne tout ou partie de la réalisation du projet global. Elle correspond d’une part à l’étude et d’autre part au suivi structurel d’exécution. On fait des plans détaillés pour la bonne exécution des entreprises intervenant lors de la construction et on vérifie en continu sur le terrain la bonne exécution.

La phase étude

• Elle contribue à l’étude d’exécution des ouvrages. Son objectif est d’étudier dans le détail les ouvrages structuraux.
• Elle établit la note d’hypothèses structurelles sur la base des données fournies par le contrat Travaux ainsi que des résultats des éventuelles investigations complémentaires. Elle donne le dimensionnement des ouvrages, leurs méthodes et conditions d’exécution, leurs phasages généraux.
• Elle définit les suivis, les auscultations et les contrôles à prévoir, les valeurs seuils.
• Elle définit les moyens à mettre en œuvre pour sécuriser l’ouvrage et les éventuels avoisinants concernés ainsi que les adaptations du projet vis-à-vis des risques structuraux identifiés en cas de survenance en cours de réalisation.
• Elle établit ou participe à l’établissement du dossier structurel d’exécution des ouvrages provisoires et définitifs avec plans d’exécution, de phasage et de suivi ;

Une étude de structure d’exécution complète, comprendra les éléments suivants :

• L’analyse des sollicitations environnementales en phase travaux et définitive.
• La définition des caractéristiques et classes des matériaux mis en œuvre.
• Les notes techniques justifiant les choix constructifs des ouvrages et des matériaux employés.
• Les quantités de matériaux mis en œuvre par éléments.
• Les différents chargements variables pris en compte, lors de sa phase de service et de construction.
• Les différentes surcharges permanentes prisent en compte pour l’étude.
• Le dimensionnement de tous les éléments de structures y compris assemblages.
• Si nécessaire, elle donne les principes de maintenance et d’entretien des ouvrages.
• Les hypothèses accidentelles prisent en compte (séisme, incendie, neige, nappe).
• Les hypothèses géotechniques prisent en compte en conformité avec les études de sols.
• Les critères et les valeurs seuils de déformations des éléments prisent en compte.
• Les critères et les valeurs seuils des tassements différentiels admissibles totaux et relatifs.
• Si nécessaire la justification de prise en compte des effets du second ordre sur les structures élancées.
• Les classes d’expositions des matériaux.
• Si nécessaire les dispositions prisent vis-à-vis des interactions sol-structure (prise en compte des raideurs de sols avec appuis élastiques) en collaboration avec le géotechnicien.
• La synthèse technique entre assemblage d’éléments préfabriqués hors site.
• Une assistance technique auprès des entreprises de préfabrication d’éléments de structures.
• La prise en compte et si nécessaire l’intégration aux plans structures des différents corps d’états techniques.

Les différents livrables à cette étape sont les suivants :

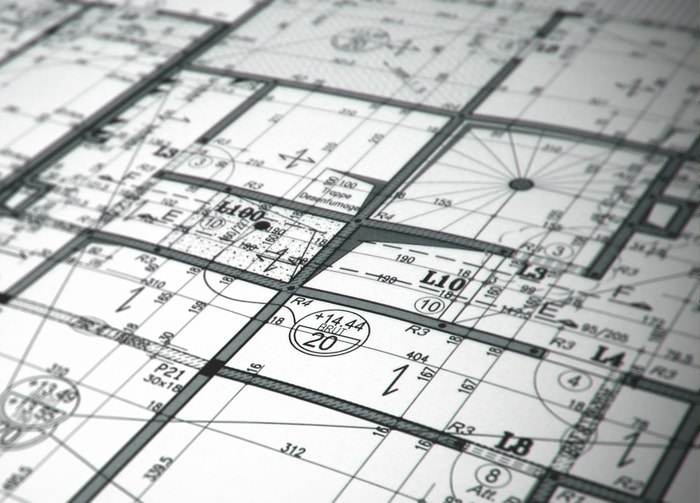

• La réalisation de plans 2D à l’échelle 1/50ème et 1/25ème sur lesquels sont définis les dimensions, la position des différents éléments qui composent l’ouvrage et la nature des matériaux.
• Les coupes et détails sur les parties de l’ouvrage complexes, les ouvertures, les portes à faux, ascenseurs, rampes, fondations, fosses.
• Les plans détaillés de fabrications des éléments de structures.
• Les plans de préfabrications hors site des éléments de structures.
• La liste récapitulative des plans et notes techniques du projet.
• Une note technique complète synthétisant les hypothèses et caractéristiques du projet.
• Un métré quantitatif des matériaux du projet détaillés par éléments.
• Une analyse du bilan GES par éléments et la préconisation de méthodes d’exécution moins émissives.
• Une maquette 3D du modèle structurel au format ifc avec propriétés de matériaux mis en œuvre renseignées.
• Une charte de modélisation BIM à destination des équipes en charges de l’exploitation/maintenance.
• L’étude de stabilité des ouvrages en phase chantier.
• Les descentes de charges sur les différents éléments de structures.
• Les plans de terrassement en conformité avec les recommandations du géotechnicien.
